施工実績|Works

連続桁橋

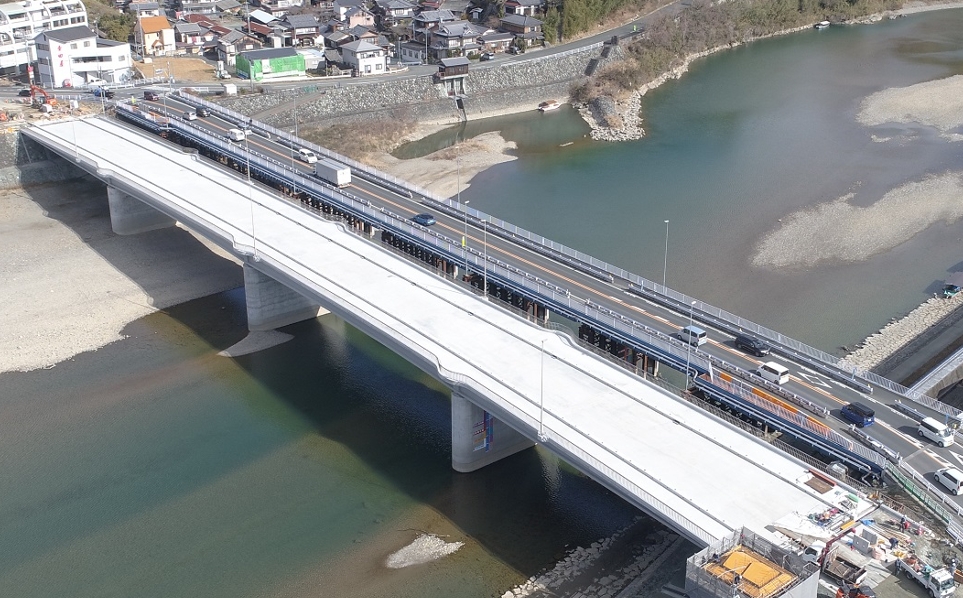

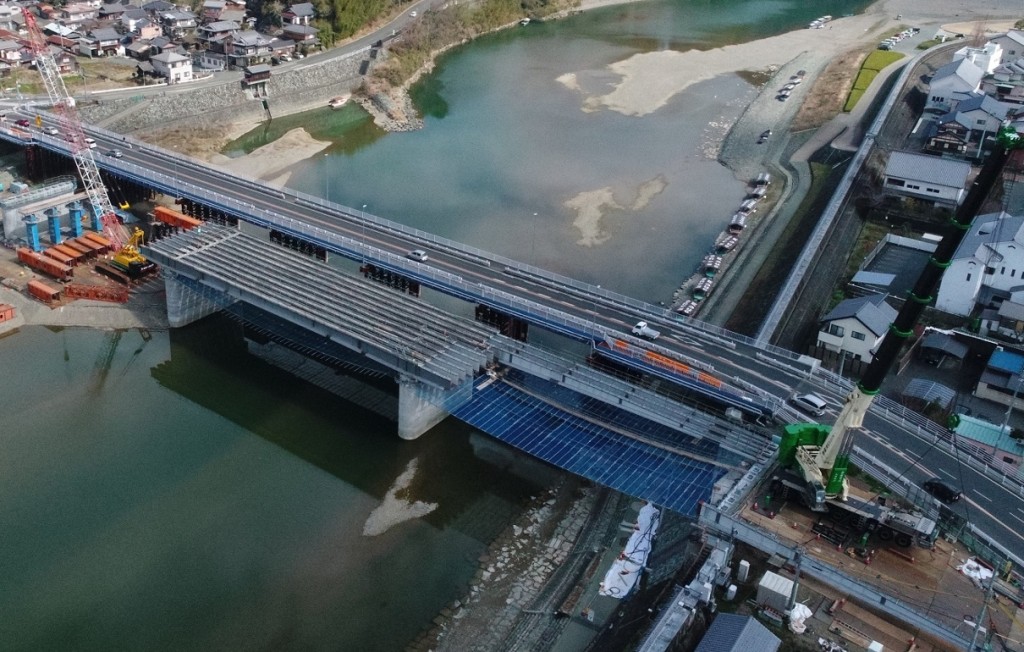

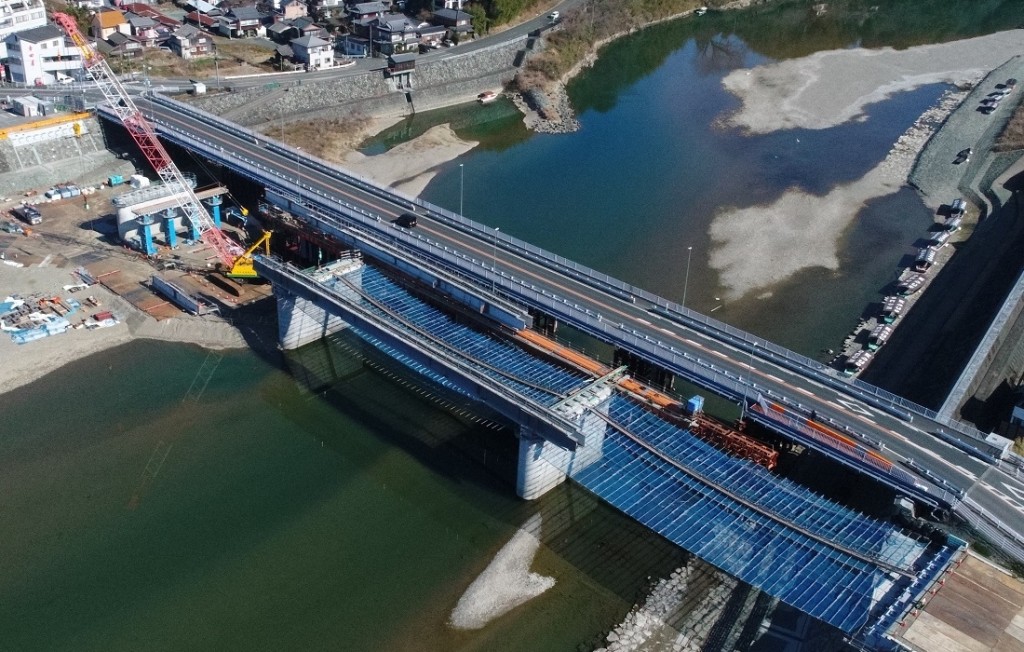

肱川橋

  • hiji-4
  • hiji-4
発注者 四国地方整備局 大洲河川国道事務所
施工者 川田建設株式会社
施工地 愛媛県大洲市大洲
橋  格 B活荷重
橋  長 184.000m
支  間 42.800+2@48.500+42.800m
幅  員 15.300~17.918m
構造高 60.5~212.1cm
H/L 1/75~1/22

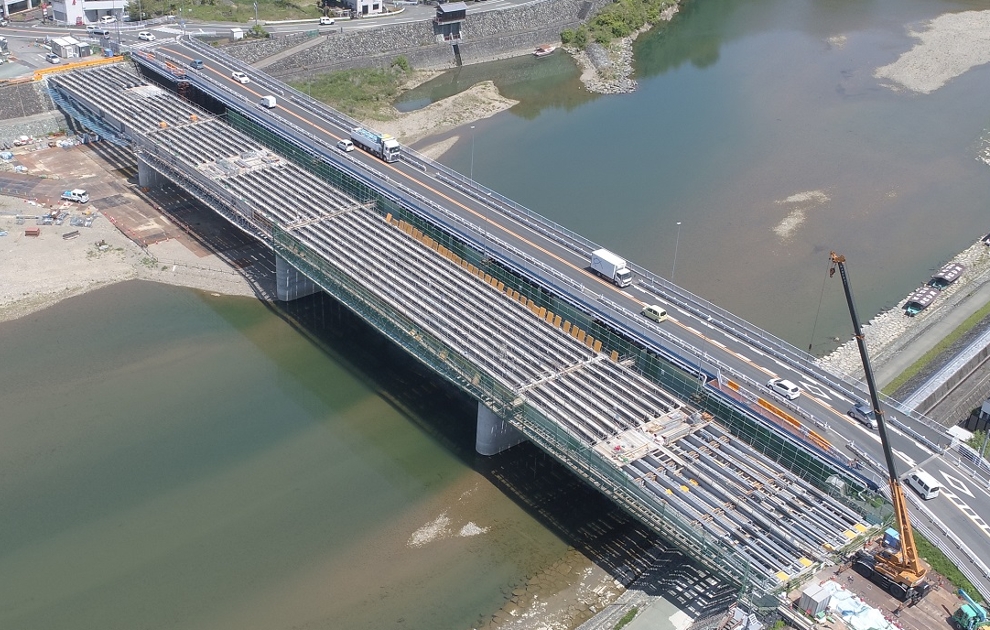

特 色 橋梁の架け替え工事として4径間連続のプレビーム合成桁が採用された。中央径間の流水部は架設桁を用いた横取り架設、他の径間はクレーン架設となっている。主桁WEBの防錆仕様は金属溶射が採用されている。

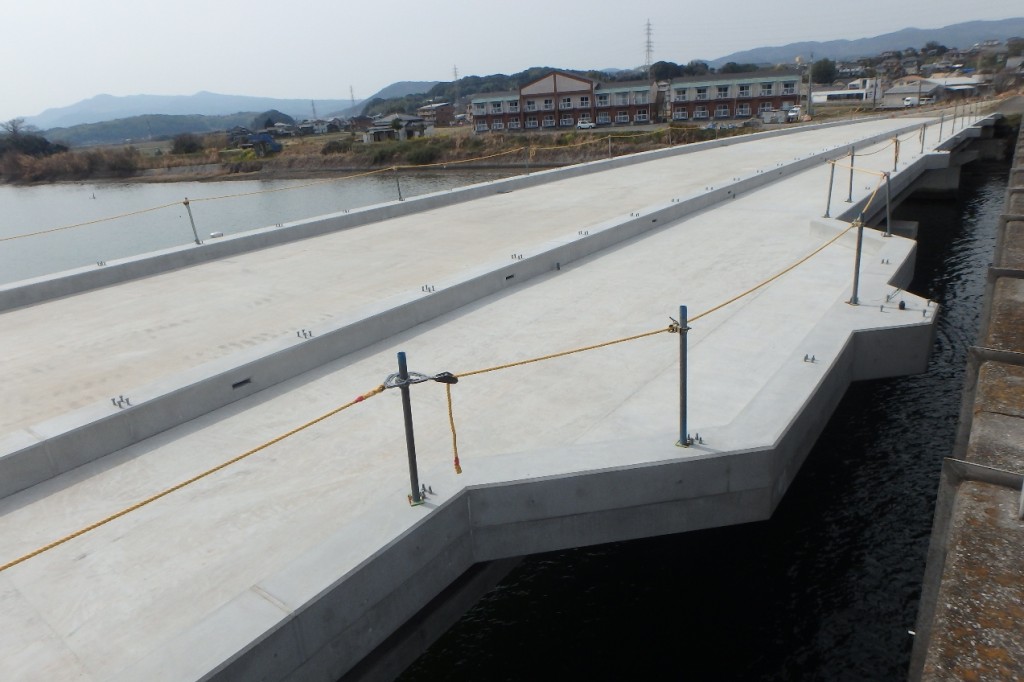

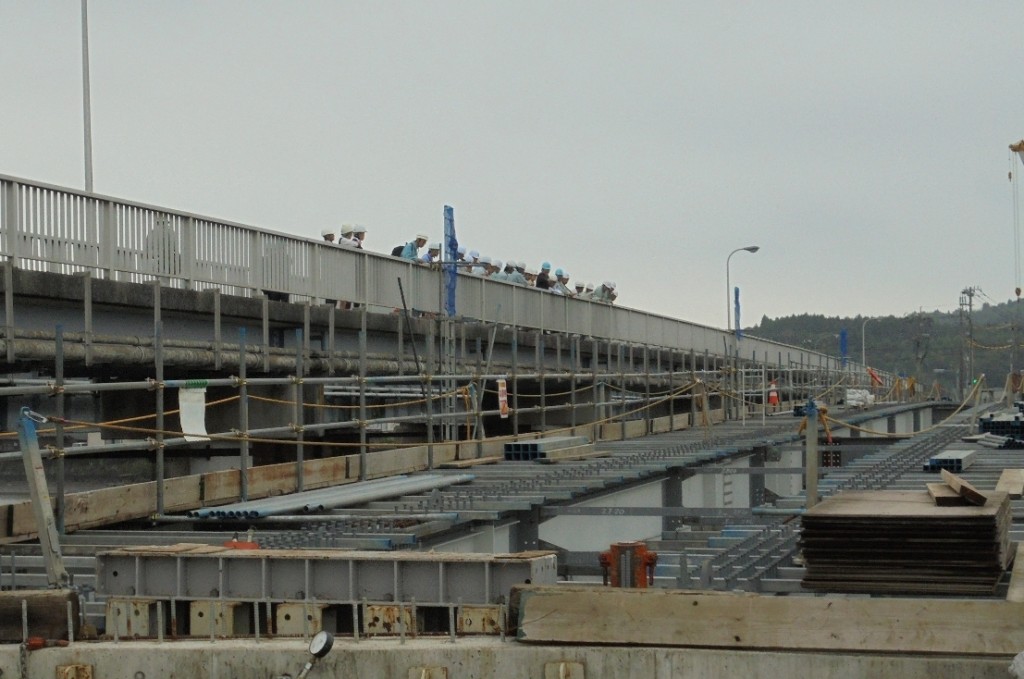

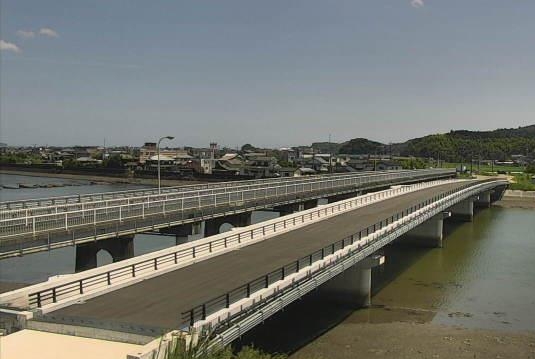

錦江橋

  • kinko-kasetu2
  • kinko-kasetu2
発注者 大分県杵築市
施工者 川田建設株式会社
施工地 大分県杵築市大字猪尾
橋  格 B活荷重
橋  長 169.700m
支  間 29.050+3@36.700+29.050m
幅  員 11.500~12.986m
構造高 98.8~170.0cm
H/L 1/29~1/22

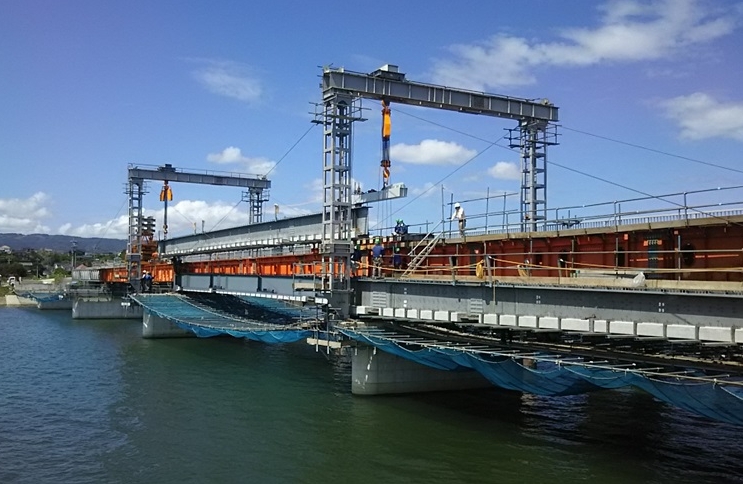

特 色 5径間連続のプレビーム合成桁であり、全径間ベントを使用せず架設桁により架設された。 主桁WEBの防錆仕様は金属溶射が採用されている。

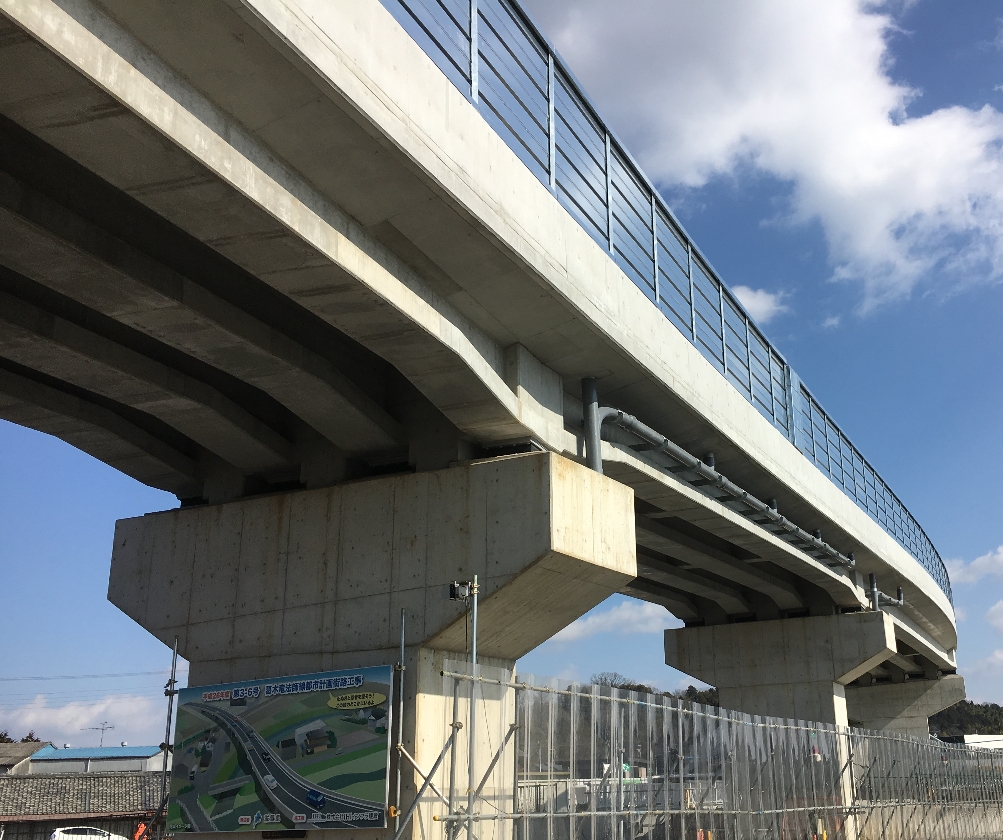

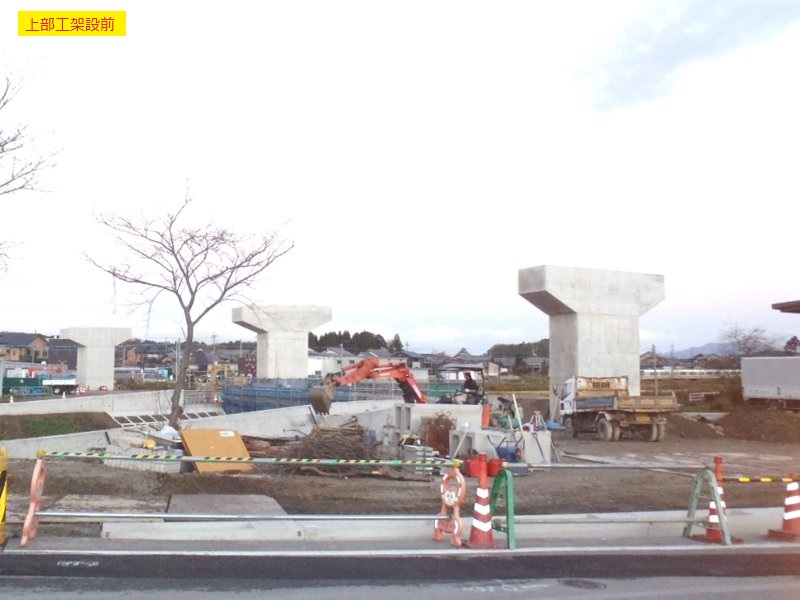

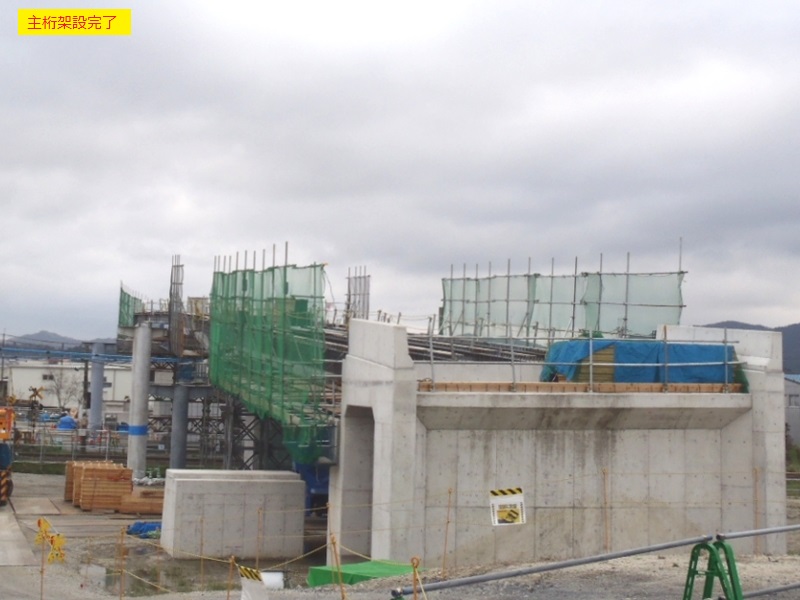

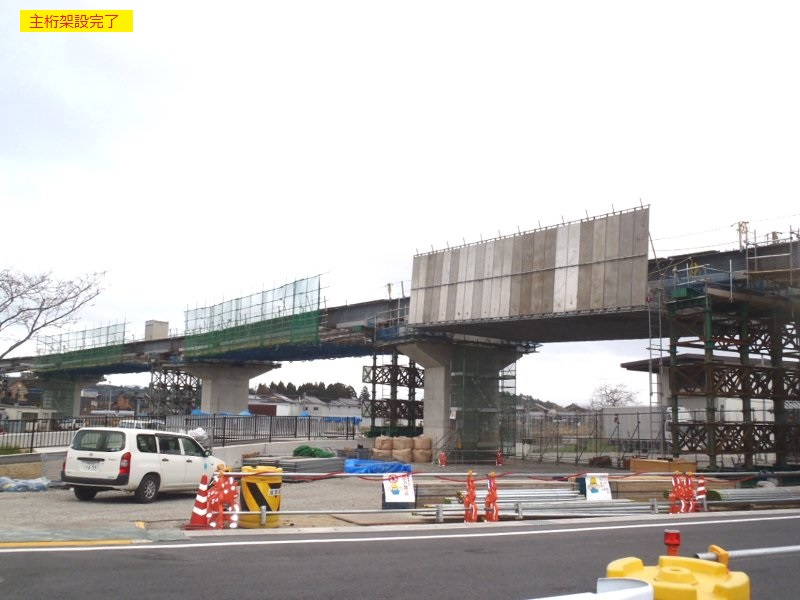

葛木竜法師線都市計画街路工事

  • katu-3
  • katu-3
発注者 滋賀県
施工者 (株)IHIインフラ建設
施工地 滋賀県甲賀市甲南町葛木他
橋  格 B活荷重
橋  長 258.5m
支  間 28.25+39.00+36.00+35.50+25.0+38.50+31.00+23.65m
幅  員 7.870~10.196m
構造高 120~160cm
H/L 1/27~1/20

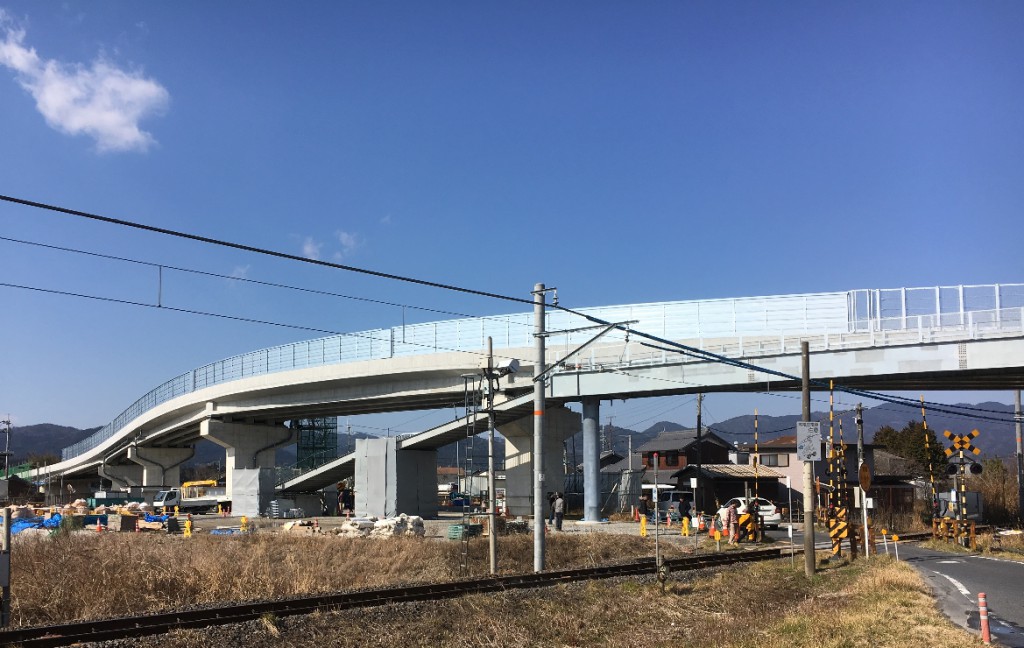

特 色 平面線形がS字となった8径間連続桁橋
